熱電阻測溫系統的結構特點和組成部分有哪些

熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。

熱電阻是利用電阻與溫度呈一定函數關系的金屬導體或半導體材料制成的感溫元件。作為紅外測溫儀的測溫敏感元件的電阻材料。要求電阻溫度系數大，電阻率大，熱容量小，在整個測溫范圍內應具有穩定的化學物理性質，而且電阻和溫度之間的關系復現性要好。制造熱電阻的材料主要有鉑、銅和鎳。

（1）隔爆型熱電阻

隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。

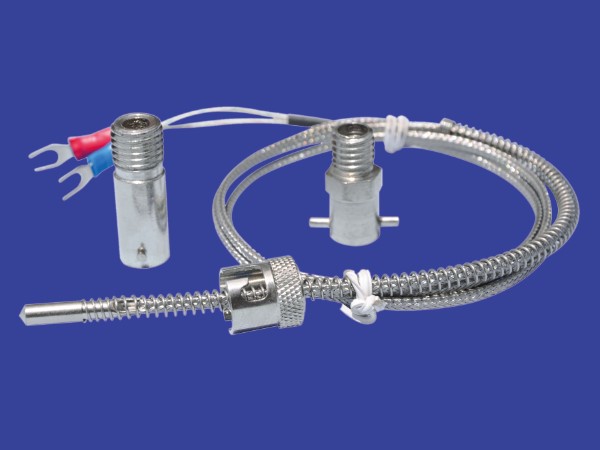

（2）端面熱電阻

端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

（3）鎧裝熱電阻

鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φmm。

與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后小；②機械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。

（4）精通型熱電阻

工業常用熱電阻感溫元件（電阻體）的結構及特點。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制。
